DVER
Программа "DVER" (от аббревиатуры Data Visualisation – Entity-Relation,
визуализация данных посредством модели сущность-отношение) позволяет сохранить структуру
таблиц среды проектирования информационных систем «Miracle» (в дальнейшем – «Miracle») в виде
файла ER-диаграммы в формате пакета Power Designer Data Architect 6.0. Таблицы преобразуются в
сущности (Entities), поля - в атрибуты (Attributes), поля связей между таблицами (линки «Miracle») -
в атрибуты с типом данных 'LNK' и отношения (Relationships). При преобразовании графическая
информация остается неопределенной, поэтому координаты всех объектов ER-диаграммы надо
впоследствии устанавливать вручную. Для работы программы используется программный интерфейс
«Miracle 32», на данном этапе работающий с данными только посредством ODBC, поэтому требуется
установка какого-либо ODBC драйвера и конфигурирование ODBC DSN.

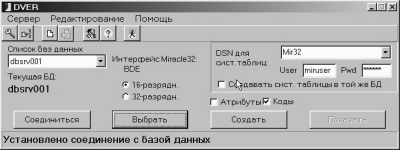

Главное окно программы

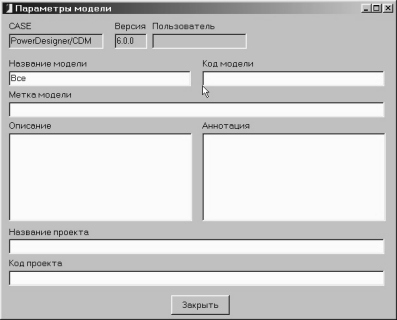

Задание параметров модели

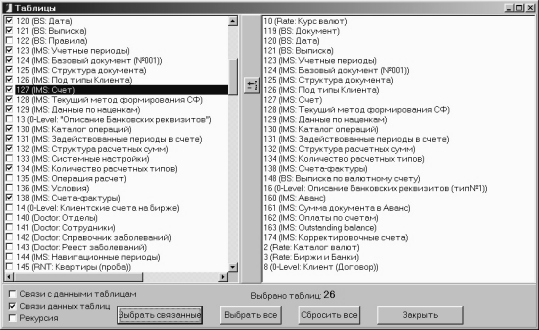

Выбор таблиц

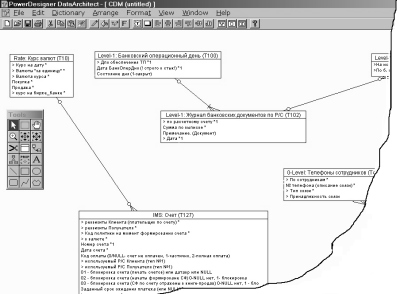

Фрагмент полученной ER-модели
