Решения, созданные на платформе "Miracle Plus"

Охранно-пожарный комплекс

АРМ "Квазар ОПС", созданый на платформе "Miracle plus", предназначен для организации централизованной и автономной охраны объектов от несанкционированных проникновений и пожаров.

Структура решения состоит из приемно-контрольных приборов, которые анализируют состояние параметров контрольных приборов, управляют своими выходами и передают информацию об этом другим приборам и блокам системы по информационной сети. Исполнительные приборы и блоки системы при получении информации о состоянии параметров объекта сами принимают решения о выполнении управляющих воздействий.
В состав системы входит пульт контроля и управления, с которого можно управлять приборами и блоками системы. В нем также хранится протокол событий, произошедших в системе.

АРМ "Квазар ОПС" - пакет программного обеспечения, состоящий из нескольких модулей, каждый из которых призван решать свой комплекс задач в рамках системы охраны. Благодаря этому, пользователь имеет возможность гибко настраивать каждую функцию рабочих приложений, используя те или иные свойства системы.

АРМ "Квазар ОПС" дает возможность объединения в единую систему практически неограниченного количества охранных зон (ШС сигнализации или адресных зон изделий "Квазар 4, 8, 16", "Квазар А").
Приложение использует собственную шифрованную базу данных.
Программное изделие состоит из двух основных частей:

• Администратор базы данных системы
• Монитор объекта

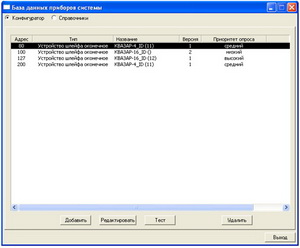

В приложении "Администратор базы данных системы" производится ведение справочников и конфигурирование приборов охранно-пожарного комплекса, определение адресов, названий и типов приборов системы.
На странице "Справочники" приложения производится привязка приборов системы к соответствующим пиктограммам (ГОСТ 28130-89), расшифровка типа прибора, определяется код и марка прибора.

Приложение "Монитор объекта" служит для несения оперативного дежурства, контроля за состоянием охранно-пожарного комплекса, смены дежурства, постановки и снятия с охраны разделов и зон программно-аппаратного комплекса, ведения журнала событий, сохранения сообщений системы в базе данных.

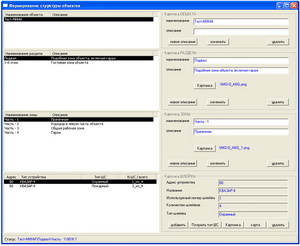

Вторая часть приложения "Администратор базы данных" служит для проектирования логической структуры объектов и графических планов.

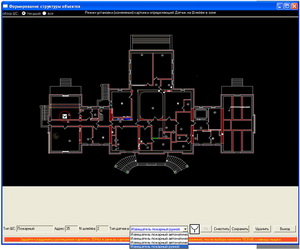

Пример проектирования графического обозначения

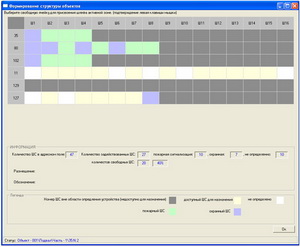

Пример карты присвоения шлейфа активной зоне:

В данном режиме производится выбор и присвоение шлейфа активной зоне. Для этого необходимо выбрать свободную ячейку с маркировкой "не определено" и присвоить тип шлейфа (охранный, пожарный). В окне "Информация отображается":

• Количество ШС в адресном поле
• Количество задействованных ШС
• Количество свободных ШС
• Количество задействованных ШС в охранной, пожарной сигнализации
• Количество ШС которые не определены

• Номер ШС вне области определения устройства
• Доступные ШС для назначения
• Не определено
• Пожарный ШС
• Охранный ШС

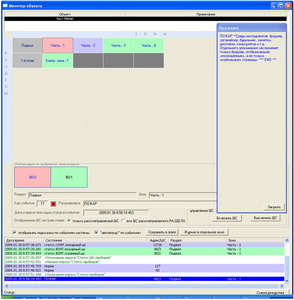

Приложение "Монитор объекта" обеспечивает контроль за объектами охраны, состоянием приборов системы, несение оперативного дежурства.
Окно приложения разбито на 5 основных частей:

• Перечень объектов охраны
• Таблица разделов и зон охраны
• Поле информации по выбранной зоне раздела
• Журнал событий
• Статусная строка

После вывода на экран основного окна приложения производится опрос приборов сконфигурированной системы охраны, о котором сигнализирует надпись: "ВНИМАНИЕ - ЖДИТЕ. Сканирование ведется в последовательности: ШС, прибор. При вскрытии корпуса, или неисправности прибора производится выделение цветом, при возвращении в рабочее состояние цвет изменяется на "Норма" (определяется состоянием прибора "Снят", "Взят"). По окончании опроса на экран выводится перечень объектов охраны, в таблице отображается состояние разделов и зон охраны, в журнал событий заносятся сообщения от приборов системы.

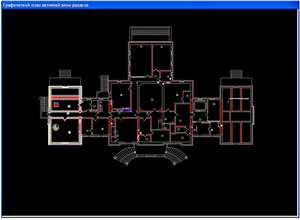

При получении сообщения системы охранно-пожарной сигнализации на экран выводится графический план объекта охраны с выделенным цветом местом возникновения события.

• Регистрация подключения и отключения охранных, пожарных и приборов доступа
• Контроль состояния подключенных приборов
• Индикация и запоминание сообщений поступающих от приборов
• Управление взятием под охрану и снятием с охраны шлейфов и разделов
• Графическое отображение состояния шлейфов, разделов, объектов охраны
• Вывод на экран планов охраняемых помещений с расположенными на них индикаторами (рисунками) охранных и пожарных извещателей, точек доступа, окрашенных в соответствующие состоянию цвета
• Обработка возникающих тревожных и прочих событий
• Разделение прав доступа к функциям управления и информации
